鉗形電流表工作原理：

鉗形電流表，又稱非接觸式電流表，是一種能夠測量電流的儀器。與傳統的直接連接電路的電流表不同，鉗形電流表可以在不斷電的情況下測量電路中的電流。本文將介紹鉗形電流表的工作原理、使用方法、以及在電氣工程中的應用。

一、工作原理

鉗形電流表的工作原理基于法拉第電磁感應定律。當直流電流經過一根導體時，周?chē)鷷?huì)形成一個由等強度、等方向的磁場。磁場的方向與電流的方向垂直。而當交流電流經過導體時，由于其方向不斷變化，也就會形成一個不斷變化的磁場。

鉗形電流表的探針內部放置了一個小型的電感線圈，電感線圈中會感應到電流引發的磁場，這個磁場就能夠產生一定的電動勢，并通過磁耦合的方式轉換成可供進一步處理的信號。

二、使用方法

使用鉗形電流表時，首先需要正確連接上電源和待測電路。然后，將鉗形電流表的探針藏于電路中的電線或線圈中。探針應該密切且牢固地固定于電線上，以避免誤差產生。使用時，只需將鉗形電流表的讀數位于電流值刻度上，就可以觀測到電流值了。

由于鉗形電流表是一種非接觸式電流測量?jī)x器，所以其本身具有很高的安全性。它只需要固定在電線或線圈上，而不需要直接連接到電路上的任何部件上。

三、應用

鉗形電流表廣泛應用在電氣工程領域。電氣工程師們常常需要測量電線或線圈中的電流，而鉗形電流表的非接觸式測量方式，為他們提供了便利。鉗形電流表還廣泛應用于構建、校正和維護設備，包括電源、變壓器、電機和電池等。

鉗形電流表是一種簡單易用且安全可靠的電流測量儀器，被廣泛應用于電氣工程領域。了解其工作原理和使用方法，可以更好地利用其優越的性能和功能。

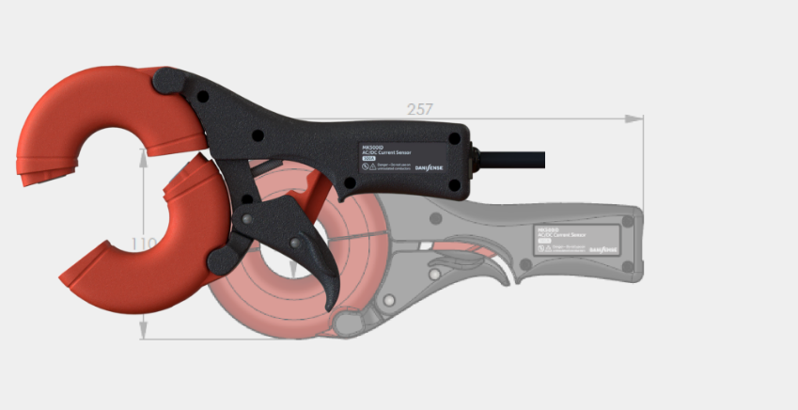

高精度電流傳感器制造商 Danisense 近期發布其最新產品 MK500ID 高精度鉗式交直流電流傳感器。這款創新產品旨在徹底改變工程師和 technicians 在現場進行電流測量的方式，首次將實驗室級別的測量精度與無需斷開主電路的鉗式便捷性融為一體，支持高達500A的直流與交流電流測量。

突破性設計：精度與便捷的完美結合

傳統的精密電流測量往往需要切斷電路并串聯接入傳感器，過程繁瑣且存在安全風險。MK500ID 的推出解決了這一核心痛點。其創新的鉗式（Clamp-On）設計允許用戶快速、安全地將傳感器直接夾持在待測導體上，無需任何接線改動或系統停機，即可獲得高精度的電流數據。

這一設計特別適用于電動汽車測試、可再生能源系統評估、工業維護等需要快速診斷和臨時監測的場景，能顯著提高工作效率并降低操作風險。

廣泛的應用前景

MK500ID 傳感器憑借其高精度和靈活性，適用于眾多前沿和高要求領域：

• 電動汽車（EV）與電池測試：精準監測電池充放電電流、電機驅動性能，是提升EV動力系統效率的關鍵工具。

• 功率測量與能效評估：為光伏逆變器、儲能變流器、UPS及工業變頻器提供準確的功率分析和效率驗證數據。

• 可再生能源系統：服務于太陽能電站和風力發電場的電流監控與系統性能優化。

• 輸配電網絡：滿足智能電網對電流測量準確性、穩定性和可靠性的嚴苛要求。

• 現場維護與校準：為設備預防性維護、故障排查及現場儀表校準提供了前所未有的便利。

市場意義與產品定位

“MK500ID 的發布標志著高精度電流測量技術從實驗室走向現場的重大跨越。” Danisense 產品經理表示，“我們致力于為工程師提供不僅精確，而且極其高效的工具。MK500ID 正是這一理念的體現，它讓復雜的電流測量變得像使用萬用表一樣簡單，卻又能提供磁通門技術級別的可信數據?！?/p>

該產品填補了市場上一項關鍵空白，為從事研發、測試、安裝和維護的專業人員提供了單一設備解決方案，既節省了成本，也簡化了工作流程。

供貨信息

Danisense MK500ID 高精度鉗式電流傳感器 現已開放訂購，首批產品預計于 2026年6月底 開始發貨。詳細技術規格書（Datasheet）目前正在由研發團隊最終定稿，將于近期發布。

關于 Danisense：

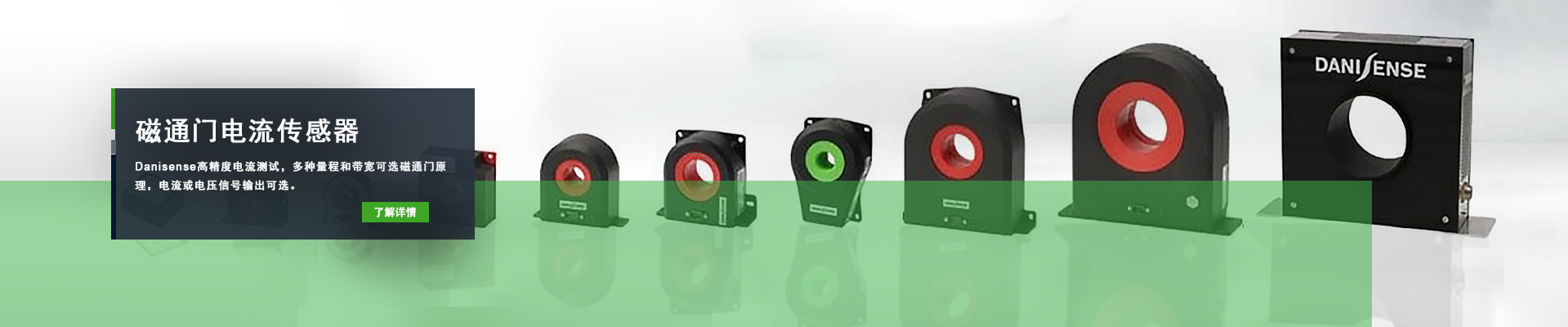

Danisense 是高性能電流傳感器領域的知名專家，專注于基于磁通門（Fluxgate）技術的閉環電流傳感器（DCCT）的研發與制造。其產品以極高的精度、卓越的穩定性和寬頻帶特性著稱，廣泛應用于電力電子、新能源、科研及工業測試等高端領域。

磁通門傳感器是一種高精度的磁場測量設備，廣泛應用于電流檢測、導航系統、地球物理勘探等領域。線性度是衡量磁通門傳感器性能的重要指標之一，它反映了傳感器輸出信號與輸入磁場之間的線性關系。本文將詳細解析磁通門傳感器線性度的定義、影響因素及其在實際應用中的重要性。同時，結合www.gzfriendly.com.cn網站內的磁通門電流傳感器類產品信息，分析其技術特點和應用場景，為相關領域的研究和實踐提供參考。

關鍵詞：磁通門傳感器，線性度，電流測量，磁場檢測，高精度測量

一、磁通門傳感器的工作原理

磁通門傳感器是一種基于磁通門效應的磁場測量設備。其核心部件是一個高磁導率的磁芯，通常由軟磁材料制成。當外部磁場作用于磁芯時，磁芯的磁導率會發生變化，從而影響傳感器內部的磁通量。通過檢測磁通量的變化，可以間接測量外部磁場的強度和方向。

磁通門傳感器的工作過程可以分為以下幾個步驟：

1.激勵信號施加：在磁芯上施加一個高頻交變磁場（激勵信號），使磁芯工作在飽和狀態。

2.外部磁場作用：當外部磁場作用于磁芯時，磁芯的磁導率會發生變化，導致磁通量發生偏移。

3.信號檢測：通過檢測磁通量的變化，生成與外部磁場強度成正比的輸出信號。

4.信號處理：對輸出信號進行放大、濾波和解調處理，最終得到精確的磁場測量結果。

二、磁通門傳感器線性度的定義

線性度是指?jìng)鞲衅鬏敵鲂盘?hào)與輸入磁場之間的線性關系程度。對于磁通門傳感器而言，線性度反映了傳感器在整個測量范圍內輸出信號與輸入磁場強度之間的比例關系是否一致。數學表達式為：

其中，△V為輸出信號的變化量，△H為輸入磁場的變化量。

在實際應用中，線性度通常以百分比表示，計算公式為：

線性度越高，說明傳感器的輸出信號與輸入磁場之間的關系越接近理想直線，測量結果越準確。

三、影響磁通門傳感器線性度的因素

1.磁芯材料：

磁芯材料的磁導率和矯頑力是影響線性度的關鍵因素。高磁導率的軟磁材料能夠增強磁通量的變化，從而提高線性度。

2.激勵信號頻率：

激勵信號的頻率會影響磁芯的磁化狀態。適當提高激勵信號頻率可以增強傳感器的線性度，但過高的頻率可能導致磁芯發熱和信號失真。

3.線圈設計：

傳感器的線圈匝數和繞制方式會影響磁通量的檢測效率。優化線圈設計可以提高傳感器的線性度和信噪比。

4.信號處理電路：

信號處理電路的設計和性能直接影響輸出信號的精度。高質量的放大、濾波和解調電路能夠有效提升傳感器的線性度。

5.環境溫度：

溫度變化會影響磁芯材料的磁導率和線圈的電阻，從而影響傳感器的線性度。因此，在實際應用中需要考慮溫度補償措施。

四、磁通門傳感器在實際應用中的重要性

磁通門傳感器以其高線性度、寬測量范圍和良好的靈敏度，在多個領域得到了廣泛應用。以下列舉幾個典型應用場景：

1.電流測量：

磁通門電流傳感器通過檢測電流產生的磁場，實現非接觸式電流測量。其高線性度使其能夠精確測量微弱電流，適用于電力系統、工業自動化等領域。

2.磁場檢測：

在地球物理勘探、航空航天和科學研究中，磁通門傳感器用于檢測微弱的地磁場或人工磁場，提供高精度的磁場數據。

3.導航系統：

在慣性導航和地磁導航系統中，磁通門傳感器用于檢測地磁場的方向和強度，為導航設備提供準確的方位信息。

4.醫療設備：

在醫療領域，磁通門傳感器用于檢測生物磁場，如心磁圖和腦磁圖，為疾病診斷提供重要依據。

五、結合Prosys的磁通門電流傳感器產品分析

我們的Prosys磁通門電流傳感器產品具有以下技術特點：

1.高線性度：采用優質磁芯材料和優化的線圈設計，能夠?qū)崿F(xiàn)高精度的電流測量。

2.寬測量范圍：支持從毫安級到千安級的電流測量，適用于多種應用場景。

3.良好的溫度穩定性：內置溫度補償電路，能夠在寬溫度范圍內保持穩定的測量精度。

4.低功耗設計：采用低功耗電路設計，適用于電池供電的便攜式設備。

5.多種輸出接口：支持模擬輸出和數字輸出，方便與各種數據采集系統集成。

這些特點使得該產品在新能源、工業自動化、智能電網等領域具有廣泛的應用前景。

六、磁通門傳感器線性度的未來發展趨勢

1.更高線性度：隨著材料科學和制造工藝的進步，未來磁通門傳感器的線性度將進一步提升，能夠?qū)崿F(xiàn)更精確的磁場測量。

2.更寬測量范圍：通過優化磁芯和線圈設計，磁通門傳感器的測量范圍將進一步擴大，滿足更多應用需求。

3.智能化：集成信號處理和數據傳輸功能，實現傳感器的智能化和網絡化。

4.小型化：采用微型化設計和先進封裝技術，減小傳感器的體積和重量，便于集成到便攜式設備中。

5.多功能化：結合其他傳感器技術，開發多功能傳感器，實現磁場、溫度、壓力等多參數的同時測量。

七、結語

磁通門傳感器的線性度是衡量其性能的重要指標，直接影響其在電流測量、磁場檢測等領域的應用效果。通過優化磁芯材料、激勵信號、線圈設計和信號處理電路，可以顯著提高傳感器的線性度。結合Prosys的磁通門電流傳感器產品信息，我們可以看到高線性度傳感器在實際應用中的巨大潛力。未來，隨著技術的不斷進步，磁通門傳感器將在更多領域發揮重要作用，為科學研究和工業應用提供更精確的測量解決方案。
